Hur väljer man rätt 2/2-vägs magnetventil?

Inom industriell automation, HVAC, vattenrening och vätskekontrollsystem 2/2-vägs magnetventil är ett vanligt kontrollelement som används för att öppna och stänga vätskekanaler, vilket möjliggör automatiserad kontroll. Tvåvägs magnetventiler är små, lyhörda och lätta att installera, men de olika modellerna, materialen, drifttrycken och spänningarna på marknaden kan vara förvirrande för många ingenjörer och köpare. Så, hur väljer du rätt tvåvägsmagnetventil?

1. Arbetsprincip för Tvåvägs magnetventiler
En tvåvägsmagnetventil består vanligtvis av en ventilkropp, ventilkärna, spole och tätningar. Arbetsprincipen är enkel:

Öppna eller stänga ventilen genom att aktivera spolen
När den elektromagnetiska spolen aktiveras, genererar den en magnetisk kraft som attraherar ventilkärnan, öppnar eller stänger ventilporten och styr därigenom flödet av vätska eller gas.

Styrsystem för snabb respons
På grund av sin kompakta struktur och snabba verkan kan tvåvägsmagnetventilen användas med automatiserade styrsystem för att uppnå exakt flödeskontroll eller tidsinställd omkoppling.

Att förstå arbetsprincipen hjälper till att avgöra om ventilen är lämplig för specifika driftsförhållanden under valet.

2. Viktiga parametrar att beakta vid urval
När du väljer en tvåvägsmagnetventil måste följande parametrar beaktas:

Driftstryck
Välj ventilklassificering baserat på systemets maximala arbetstryck för att säkerställa att ventilen inte läcker eller går sönder under högt tryck.

Driftstemperatur
Olika tätningsmaterial har olika temperaturbeständighet. Högtemperaturmiljöer kräver värmebeständiga gummi- eller metalltätningar.

Flödeshastighet (Cv-värde)
Beräkna ventilflödeskoefficienten baserat på rördiametern och flödeskraven för att säkerställa normalt systemflöde.

Spänning och effekt
Vanliga spänningsspecifikationer inkluderar AC220V, AC110V, DC24V, etc., som måste matcha styrsystemet.

Åtgärdstyp
Uppdelat i normalt stängd (strömlös för att stänga) och normalt öppen (strömlös för att öppna), välj lämplig typ baserat på styrlogiken.

3. Materialval
Materialet i tvåvägsmagnetventilen påverkar direkt dess korrosionsbeständighet, tryckmotstånd och livslängd. Vanliga material inkluderar:

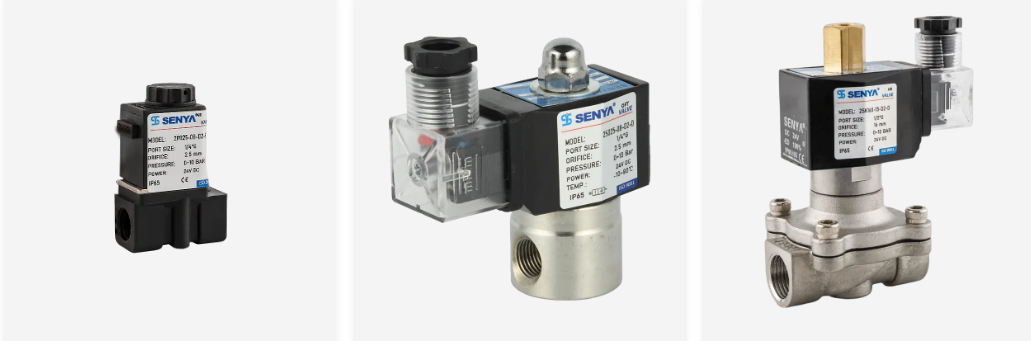

Ventilhusmaterial
Mässing: Bra korrosionsbeständighet, lämplig för icke-korrosiva media som vatten och luft. Rostfritt stål: Lämplig för sura, alkaliska eller korrosiva medier, med lång livslängd.
Gjutjärn: Lämplig för vätskesystem med lågt tryck, med låg kostnad.

Tätningsmaterial
NBR (Nitril Rubber): Bra oljebeständighet, lämplig för allmänna vätskor och gaser.
EPDM (Ethylene Propylene Diene Monomer): Syra- och alkalibeständig, högtemperaturbeständig, lämplig för hett vatten eller kemiska vätskor.
Viton (fluorkarbongummi): Hög temperatur- och korrosionsbeständig, med lång livslängd.
Materialvalet bör ta hänsyn till mediets egenskaper, temperatur och tryck.

4. Applikationsscenarier
Tvåvägs magnetventiler används ofta inom olika industriella och civila områden:

HVAC-system (värme, ventilation och luftkonditionering).
Används för att styra flödet av varmt och kallt vatten för temperaturreglering.

Vattenreningssystem
Används för kontroll av vattenpumpar, vätskeavledning och automatiserad fyllning.

Industriell gaskontroll
Styr flödesriktningen för tryckluft och inerta gaser, som används i samband med automatiserade produktionslinjer.

Utrustning för fyllning och vätsketransport
Används för automatisk distribution av vätskor inom livsmedels-, kemi- och läkemedelsindustrin.

Att välja lämpligt material, tryckklassning och åtgärdstyp baserat på applikationsscenariot kan avsevärt förbättra systemets stabilitet och livslängd.

5. Försiktighetsåtgärder vid installation och underhåll
Korrekt installationsriktning
Tvåvägs magnetventiler har vanligtvis en pil för flödesriktning markerad på ventilhuset. De måste installeras i pilens riktning; annars kommer ventilen inte att fungera korrekt.

Undvik blockering av föroreningar
Rörledningen bör rengöras före installationen och en filterskärm bör installeras vid behov för att förhindra att partiklar blockerar ventilkärnan.

Regelbunden inspektion och underhåll
Inspektera regelbundet ventilhuset, tätningarna och magnetspolen. Byt ut slitna delar omedelbart för att säkerställa långsiktig tillförlitlig drift.

Förhindra övertryck och övertemperatur
Följ tillverkarens nominella tryck och temperaturintervall för att undvika att skada ventilen eller påverka kontrollnoggrannheten.

Att välja lämplig tvåvägsmagnetventil kräver omfattande överväganden av arbetstryck, temperatur, flödeshastighet, spänning, material och åtgärdstyp. Att förstå utrustningens driftsförhållanden, mediaegenskaper och kontrollkrav, och hänvisa till standardparametrar och materialval, kommer att säkerställa en långsiktig stabil drift av ventilen. Genom korrekt val och standardiserad installation kan tvåvägs magnetventiler inte bara förbättra nivån på systemautomatisering utan också förlänga utrustningens livslängd och minska underhållskostnaderna, och bli en oumbärlig kontrollkomponent i industriell automation och civila vattensystem.
