Vad är egentligen funktionen för en pneumatisk riktningsventil? Ett måste att läsa för nybörjare!

I modern mekanisk utrustning fungerar olika pneumatiska komponenter som cylindrar, gripdon och ställdon smidigt. Även om det verkar enkelt, är det verkligt avgörande elementet bakom denna smidiga operation det ofta förbisedda pneumatisk riktningsventil . För nybörjare till pneumatiska system verkar strukturen, funktionen och rollen för riktningsventilen ofta komplicerad – varför avger en så liten ventil ett konstant "klickande" ljud när utrustningen startar? Varför förlängs och dras cylindern in helt beroende på denna komponent?

Den väsentliga funktionen av en pneumatisk riktningsventil är att rikta flödet av tryckluft, bestämma vilken kammare luften kommer in i och från vilken den kommer ut, och därigenom styra riktningen för ställdonets rörelse. Utan en riktningsventil kan luft inte fördelas systematiskt, cylindern förlorar sin förmåga att skjuta ut och dras in och hela utrustningens funktion blir omöjlig. Den pneumatiska riktningsventilens roll i utrustningen är mycket viktigare än många tror. Det får inte bara ställdonet att "röra sig" utan åtar sig också funktionen att schemalägga åtgärdslogiken. Till exempel, i en automatisk förpackningsmaskin måste åtgärder såsom matning, försegling, pressning och retur utföras i en förutbestämd sekvens. Riktningsväxlingen vid varje steg är beroende av en riktningsventil som svarar på en signal. När PLC:n matar ut en elektrisk signal kopplas elektromagneten in, ventilkärnan rör sig, luftvägen växlar och cylindern börjar röra sig. Efter att åtgärden är klar kommer en annan signal, ventilen växlar igen och åtgärden fortsätter till nästa steg. Hela processen verkar enkel, men i verkligheten koordineras varje steg av riktningsventilen för att säkerställa att utrustningen fungerar enligt en logisk rytm.

Förutom att bestämma riktningen för ställdonets rörelse, bär pneumatiska riktningsventiler också ansvaret för systemets säkerhet och stabilitet. I industriella applikationer måste utrustning förbli säkert avstängd under onormala förhållanden som plötsliga strömavbrott, nödstopp och tryckfluktuationer. En återställningsbar riktningsventil kan automatiskt växla tillbaka till sitt utgångsläge, återföra cylindern till ett säkert läge och förhindra farliga problem som plötsligt fall av robotarmen, okontrollerad griparskada eller snabb kollision av släden. Speciellt i scenarier som kräver specifik positionering, såsom att klämma fast arbetsstycken, bibehålla trycket eller pausa operationen, kan en 5/3-ventil med en mittlägesfunktion hålla cylindern i ett "centrumtätat", "centrumläckande" eller "centrumtryck"-tillstånd, vilket uppnår exakt stopp eller förhindrar ackumulering av resttryck. Man kan säga att riktningsventilen inte bara styr åtgärden utan också fungerar som en väktare av hela systemets funktion.

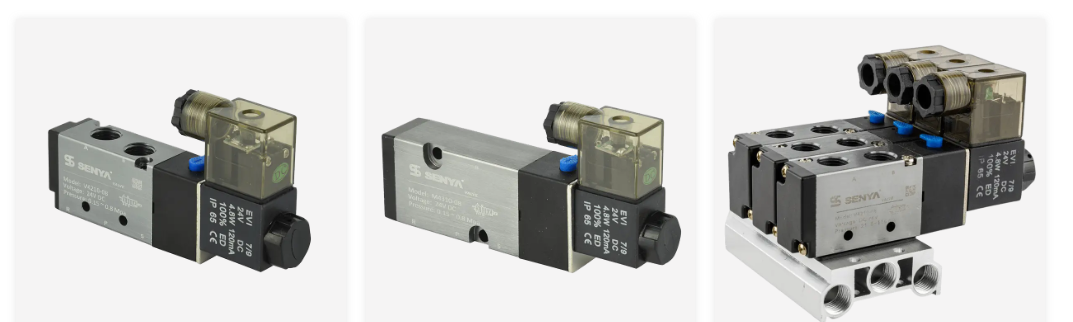

I praktiska tillämpningar finns det många typer av riktningsventiler, med olika strukturer som bestämmer olika användningsscenarier och funktionella egenskaper. Termerna "3/2 ventil", "5/2 ventil" och "5/3 ventil", som nybörjare ofta hör, hänvisar faktiskt till antalet passager och positioner för ventilen. 3/2-ventiler används vanligtvis i enkelverkande cylindrar eller luftblåsningskretsar, med en enkel struktur och tydlig verkan; 5/2-ventiler är det vanligaste valet i industriell utrustning, som används för fram- och återgående rörelser av nästan alla dubbelverkande cylindrar; medan 5/3-ventiler är lämpliga för mekanismer som kräver exakt positionering och tryckhållning, såsom robotpositionering och hållkraft i pressprocesser. Även om siffrorna kan verka komplexa, kan nybörjare snabbt förstå deras arbetslogik när man väl förstår innebörden av passager och positioner.

Även om den är liten i storleken är den pneumatiska riktningsventilen själen i hela det pneumatiska systemet. Den bestämmer luftflödets riktning, åtgärdslogik, säkerhetsstrategi och systemstabilitet, vilket gör den till den mest "befallande" komponenten i den pneumatiska kretsen.
