Vad är en pneumatisk snabbanslutning? En fullständig analys av dess struktur, princip och kärnprestanda

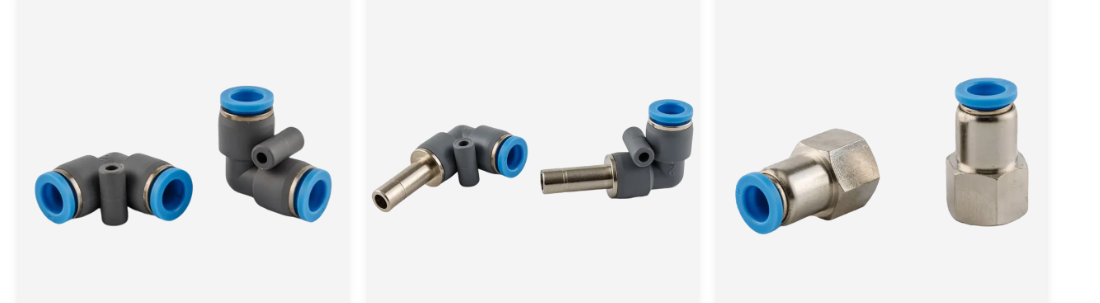

1. Definition och klassificering av pneumatiska snabbanslutningsbeslag

Grundläggande definition

Pneumatiska snabbanslutningsbeslag är en anordning som uppnår snabb anslutning av luftrör genom en mekanisk låsmekanism. Dess funktioner inkluderar:

Inga verktyg krävs: Anslutning/frånkoppling kan slutföras med en hand

Omedelbar tätning: inbyggd O-ring eller konhätningsstruktur för att förhindra gasläckage

Återanvändbar: Stöder ofta pluggning och koppling (vanligtvis> 10 000 gånger)

Huvudklassificering

Enligt funktion och struktur kan den delas upp i följande typer:

2. Strukturell princip och arbetsprocess

Kärnkomponenter och funktioner

Den typiska strukturen för pneumatiska snabbinmatningar inkluderar följande komponenter:

Klämmekanism: Rostfritt stålpärlor eller fjäderklor, som används för att låsa luftröret (radiell klämkraft är vanligtvis> 50N)

Tätningselement: nitrilgummi (NBR) eller fluororubber (FKM) O-ring, med en tryckmotstånd på upp till 1MPa

Ventilkroppsmontering: Vårdriven ventil, som automatiskt stänger rörledningen när den är frånkopplad

Skalmaterial: PBT (kemisk korrosionsbeständighet), mässing (hög styrka) eller rostfritt stål (hög temperaturmotstånd)

Arbetsflöde (tar två-slutens öppnings- och stängningstyp som exempel)

Insättningssteg:

Trachea skjuter hylsan för att komprimera fjädern, och stålkulan rullar utåt för att göra

Trachea skjuter tätningsringen och skjuter ventilen för att bilda en luftflödesväg

Låsstadium:

Hylsan återställs under vårens verkan, och stålkulan sitter fast i spårets spår för att uppnå mekanisk fixering

O-ringen passar tätt med luftvägens yttervägg för att bilda en tätning

Frånkopplingssteg:

Dra hylsan bakåt, stålkulan separeras från luftstrupen och ventilen stängs automatiskt under fjäderkraften

3. Vad ska du vara uppmärksam på när du använder pneumatiska push-in-beslag?

Installations- och anslutningsspecifikationer

• Förbehandling av luftrör

Skärkrav:

Använd en speciell rörskärare för att säkerställa ett smidigt snitt (lutning <3 °)

Ta bort burrs (för att förhindra att repor av O-ringen)

Rengöringssteg:

Torka av luftrörets innervägg med luddfri trasa doppad i alkohol för att förhindra att partiklar kommer in i luftvägen

• Rätt anslutningsmetod

Viktiga punkter för drift och underhåll

• Dagliga inspektionsartiklar

Läckedetektering: Applicera tvålvatten på gränssnittet varje vecka och observera bubblor (mindre läckor kräver snabb utbyte av O-ringar)

Trachea -status: Kontrollera luftstrupen för sprickor och härdning varje månad (åldrande luftrör måste bytas ut omedelbart)

• Regelbundet underhåll

• Förbjudna verksamheter och risker varningar

Förbjudet beteende

Använd övertryck (överskridande av det nominella trycket kommer att orsaka explosion)

Blandade media (såsom syrefogar felaktigt anslutna till fettrörledningar som orsakar explosioner)

Plug och koppla ur trycket (tryck måste släppas före drift för att förhindra luftflödespåverkan och skada)
