Hur man kopplar upp en magnetventil: ledningar, flödesriktning och första uppstartskontroller

En ersättningsventil i 2W-serien kommer med spolen i en påse och DIN-pluggen tejpad på kroppen, och frågan är alltid densamma: vilken terminal får den strömförande ledningen och vilken port är inloppet? Att koppla upp en solenoid är egentligen två separata jobb. Den ena är en elektrisk anslutning till spolen. Den andra är en vätskeanslutning till kroppen. De misslyckas oberoende av varandra, och ett misstag i någon av dem dyker upp på samma ställe: en ventil som brummar men inte växlar, eller en spole som går varm i en vecka och sedan öppnar kretsen.

Det korta svaret är att polaritet nästan aldrig spelar någon roll på en växelströmsspole men kan ha betydelse på en likströmsspole, flödespilen som är gjuten eller stämplad på kroppen måste peka från inlopp till utlopp, och jordstiftet på kontakten är inte valfritt. Allt annat, från terminal vridmoment till val av sil, är detaljer som lindas runt dessa tre punkter.

Det korta svaret: tre regler som täcker de flesta installationer

• Spola först. Läs namnskylten innan du strippar en enda ledning: spänning, AC eller DC, frekvens och watt. En 24 V DC-spole på en 230 V AC-försörjning kommer inte att överleva den första påslagningen.
• Flöde tvåa. Tvåvägs magnetventiler är riktade och pilotstyrda versioner är strikt riktade. Pilen på kroppen är ett hårt krav, inte ett förslag.
• Jorden tredje. En DIN 43650 Form A-kontakt har tre terminaler, och den som är märkt med jordsymbolen har skyddsjord. Utan det blir ett fuktigt spolehölje en chockrisk och, i många installationer, en kodöverträdelse.

Allt nedan expanderar på de tre punkterna i den ordning du faktiskt kommer att arbeta igenom dem.

Kabeldragning av spolen: den elektriska halvan av jobbet

Arbeta igenom sekvensen nedan i ordning. Att hoppa över steg ett är den vanligaste orsaken till att en helt ny spole dör vid driftsättning.

1. Isolera kretsen och lås den. Bekräfta med en mätare vid anslutningspunkten, inte vid panelbrytarens etikett.
2. Läs spolens namnskylt. Notera spänning, AC eller DC, frekvens i hertz och effekt i watt eller volt-ampere.
3. Identifiera terminalerna på kontakten. På en DIN 43650 Form A-kontakt bär plintarna 1 och 2 matningen och plint 3, märkt med jordsymbolen, bär skyddsjord.
4. Montera kabelgenomföringen och tätningen före avslutning. Packningen mellan pluggen och spolhuset är det som gör IP-klassningen verklig; en klämd packning avbryter den tyst.
5. Avsluta ledarna. Använd hylsor på tvinnad tråd, håll trådarna borta från terminalen och dra åt de små skruvarna ordentligt utan att tvinga dem.
6. Landa jordledaren på dess dedikerade terminal och kontrollera kontinuiteten tillbaka till panelen.
7. Sätt tillbaka pluggen, dra åt fästskruven, strömsätt sedan kort och lyssna efter kolvens klick.

Polaritet: när det faktiskt gäller

På en växelströmsspole är de två matningsterminalerna utbytbara och omvändning av dem förändrar ingenting. På en DC-spole beror situationen på spolens design. En vanlig DC-spole är också opolariserad, men spolar utrustade med en flygback-diod, en integrerad brygglikriktare eller en indikator-LED är polariserade. Att koppla dessa bakåt resulterar vanligtvis i en död kortslutning genom dioden eller en lysdiod som aldrig tänds. Om spolhuset har en plus- och minusmarkering, respektera den.

Dimensionering av kabeldragningen: spänningsfallet är den verkliga begränsningen

Spoleströmmar är små. En 6 W, 24 V DC-spole drar ungefär 0,25 A, så ledarmåttet begränsas sällan av strömförande kapacitet. Det som biter är spänningsfall på lång sikt. Diagrammet nedan är en direkt beräkning med en kopparresistivitet på 0,0172 ohm kvadratmillimeter per meter och tur och returlängden för båda ledarna.

Isoleringsklass talar om hur varm spolen får gå

Varje spole har en isoleringsklassmärkning och IEC 60085 anger den maximala hotspot-temperaturen för varje klass. Detta spelar roll när en ventil sitter i en kapsling med andra värmekällor eller när omgivningstemperaturen i ett växtrum stiger på sommaren. Att köra en klass B-spole på en plats som behöver klass F är ett långsamt fel, inte ett omedelbart.

VVS kroppen: vätskehalvan av jobbet

Den elektriska sidan avgör om ventilen aktiveras. Vätskesidan avgör om den tätar och om den håller. Tre detaljer orsakar de flesta läckorna och de flesta garantiargumenten.

Flödesriktningen kommer först. Kontrollera pilen på kroppen och bokstäverna eller siffrorna bredvid portarna. På en tvåvägsventil är inloppet normalt porten mittemot pilspetsen, och om man installerar den bakåt får man antingen en ventil som inte öppnar sig eller en som läcker igenom när den ska stängas. Spolens orientering kommer i andra hand: på de flesta mässingsventiler kan spolen roteras genom ett helt varv genom att lossa dess låsmutter, och det är mycket lättare att göra det innan portarna är täta än efter. För det tredje, täta gängorna ordentligt. Två varv PTFE-tejp, applicerad så att den första tråden förblir bar, eller en kompatibel trådpasta, räcker. Tejpfragment som lossnar inuti röret hamnar på sätet.

På hårt vatten eller smutsiga medialedningar, montera en sil eller ett fint filter uppströms. Mässingskroppar med hög tolerans för föroreningar kommer fortfarande att passera igenom grus till membransätet så småningom, och kostnaden för en Y-sil är trivial bredvid ett servicesamtal.

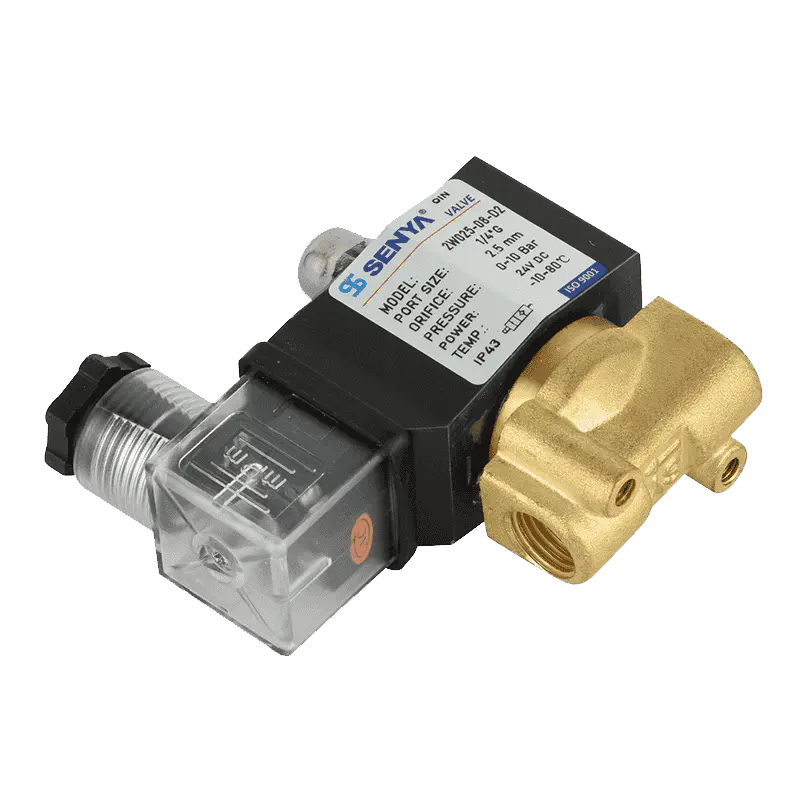

2W-serien mässing direktverkande magnetventil för föroreningsrikt vatten 2W mässingsventil med stort flöde startar vid noll differenstryck och motstår föroreningsblockering, lämpad för smutsiga vattenledningar och utomhusvattenkontroll. Visa produkt →

Matcha ventilen till ledningen innan du kopplar något

Kroppsmaterial och funktionsprincip avgör mer om långsiktig tillförlitlighet än någon kabeldetalj. Pilotmanövrerade ventiler behöver en minsta tryckskillnad över ventilen för att hålla kolven öppen, så de är ett dåligt val på tyngdkraftsmatade eller mycket lågtrycksledningar. Direktverkande ventiler öppnar från nolltryck men drar en större spole för samma öppning.

Ytterligare två val är värda att lösa tidigt. För tvättutrymmen, bevattningshuvuden eller utomhusfontäner tar en vattentät spole och anslutningsenhet bort den vanligaste orsaken till upprepade fel. För ledningar som bär milt frätande media eller där tvättkemikalier finns, gör en kropp av rostfritt stål samma jobb. SENYA har tillverkat pneumatiska komponenter sedan 1994 och publicerar fullständiga tryck-, öppnings- och materialdata i sin katalog, vilket är det snabbaste sättet att kontrollera en specifik kombination mot dina linjeförhållanden.

Nedsänkt musikfontän Vattenpelarkontrollmagnetventil 2/2-vägs mässingsventil med förseglad vattentät IP6X spole och snabb respons för nedsänkt musikfontäns vattenpelarkontroll. Visa produkt →

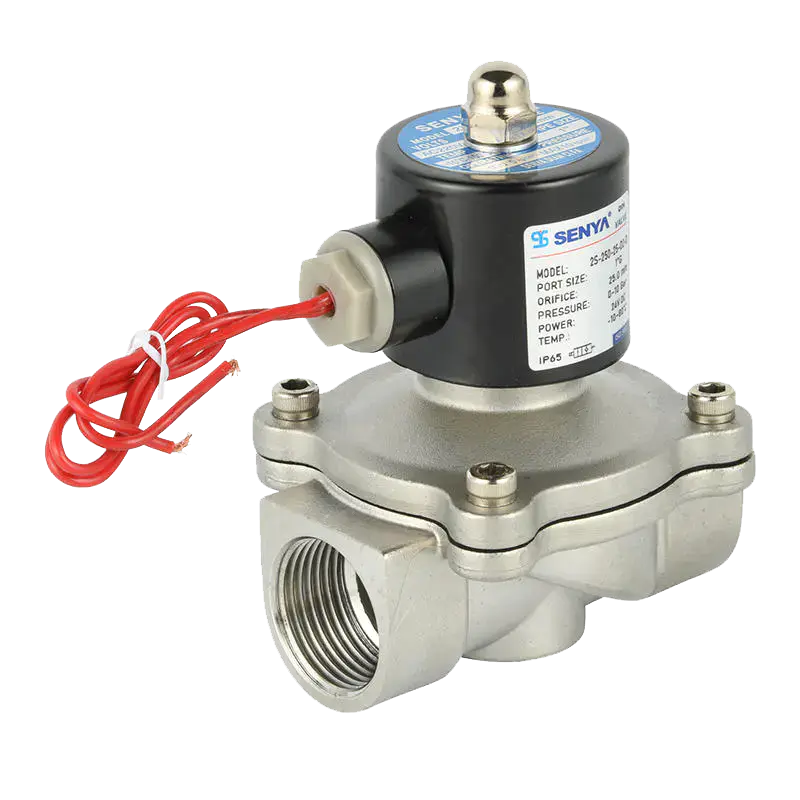

2S-serien av rostfritt stål direktverkande magnetventil för syra- och alkalimedia Direktverkande normalt stängd 2S-ventil med SUS304/SUS316-hustillval och Viton-tätningar för sura/alkaliska media, med start vid noll differenstryck. Visa produkt →

Testning och vad man ska kontrollera när inget händer

Driftsättningen tar fem minuter. Mät spolresistansen med strömmen avstängd och jämför den med namnskylten eller en reservspole. En öppen krets eller en avläsning långt under det förväntade värdet pekar på en bränd lindning. Aktivera sedan och mät spänningen vid spolens terminaler snarare än vid panelen, eftersom det är där en lös hylsa eller en lång löpning dyker upp som ett fall. En frisk ventil ger ett tydligt klick och en lätt vibration som du kan känna med ett finger på spolhuset.

Om ventilen är ny och beter sig korrekt på bänken men inte i linjen, är installationssekvensen vanligtvis boven snarare än ventilen. En steg-för-steg idrifttagningsgenomgång för tvåvägsventiler, inklusive kontrollerna som fångar omvända portar och klämda packningar innan de blir läckor, är värt att läsa innan du stänger panelen.

För en djupare genomgång av installation och felsökning, se den här guiden på installation och felsökning av en tvåvägsmagnetventil .
