2/2-vägs magnetventil: arbetsprincip, typer och användningsområden

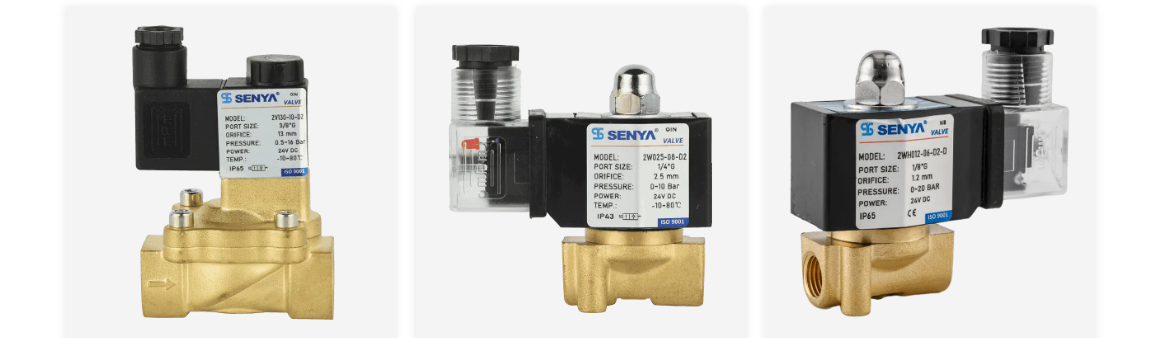

Vad är a 2/2-vägs magnetventil

A 2-vägs magnetventil , vanligen skriven som en 2/2 magnetventil , är en elektriskt manövrerad ventil med två portar och två arbetslägen. När spolen tar emot en elektrisk signal ändrar den interna kolven läge och flödesvägen mellan inloppsporten och utloppsporten antingen öppnas eller stängs. Rent praktiskt fungerar en 2/2-vägs magnetventil som en på- och avstängningsknapp för vätska eller gas som rör sig genom en rörledning.

The naming itself explains the function. Den första siffran i "2/2" hänvisar till antalet portar på ventilhuset, och den ochra siffran hänvisar till antalet arbetspositioner som den inre kolven kan ta. En 2/2-vägs magnetventil har därför exakt en inloppsport, en utloppsport och två lägen: öppen eller stängd. Detta skiljer sig från en 3/2- eller 5/2-ventil, som dirigerar flödet mellan flera banor istället för att bara starta eller stoppa den.

Snabbreferens för en standard 2/2-vägs magnetventil
Funktion	Typiskt värde
Porträkning	2 ports (1 inlet, 1 outlet)
Arbetsställningar	2 (öppen och stängd)
Aktiveringsmetod	Electromagnetic coil and plunger
Standardtillståndsalternativ	Normally closed or normally open
Vanliga medier	Vatten, tryckluft, milda kemikalier, ånga

How a 2/2 Way Solenoid Valve Works

Funktionsprincipen för en 2/2-vägs magnetventil är baserad på elektromagnetism. En kopparspiral sveper runt ett rör som rymmer en rörlig kolv, även kallad ankare. När ström flyter genom spolen skapar den ett magnetfält som drar kolven bort från sitt viloläge. En returfjäder trycker tillbaka kolven när strömmen upphör. Denna enkla fram och tillbaka rörelse är det som öppnar och stänger öppningen inuti ventilkroppen.

Förenklad isometrisk struktur av en 2/2-vägs magnetventil, som visar anslutningen, spole, kolv och fjäder, ventilhus och de två portarna

Driftcykel för en normalt stängd 2/2-vägs magnetventil

Ström tillförs spolens terminaler genom den elektriska kontakten.
Spolen genererar ett magnetfält runt kolven och ankarröret.
Magnetfältet drar kolven uppåt och komprimerar returfjädern.
Öppningssätet är avtäckt och mediet rör sig från inloppsporten till utloppsporten.
När strömmen är bortkopplad trycker fjädern tillbaka kolven och öppningen stängs igen.

Arbetscykel för en normalt öppen 2/2-vägs magnetventil

En normalt öppen 2/2-vägs magnetventil fungerar i motsatt ordning. Mynningen förblir öppen medan spolen är strömlös, vilket gör att mediet kan flöda fritt. När spolen är påslagen, rör sig kolven för att täta öppningen och flödet stannar. Denna konfiguration är vald för ledningar som behöver förbli öppna under normala driftsförhållanden och endast stängas av när en specifik styrsignal utlöses.

Core Komponents of a 2/2 Way Solenoid Valve

Varje 2/2-vägs magnetventil, oavsett kroppsmaterial eller spänningsklass, är byggd av en liknande uppsättning interna delar. Att förstå varje del gör det lättare att läsa ett datablad eller förklara ett fel för en leverantör.

Huvudkomponenter som finns inuti en typisk 2/2-vägs magnetventil
Component	Funktion
Spole (elektromagnet)	Genererar det magnetiska fältet när elektrisk ström appliceras
Kolv eller armatur	Rör sig inuti spolröret för att öppna eller stänga öppningen
Återvänd våren	Trycker tillbaka kolven till standardläget när strömmen kopplas bort
Ventilhus	Inrymmer de inre delarna och ansluter till rörledningen genom inlopps- och utloppsportarna
Säte eller öppning	Tätningsytan som styr om flödesvägen är öppen eller blockerad
Diafragma (pilotstyrda typer)	Använder linjetryck för att hjälpa till att flytta en större öppning med en mindre spole
Coil housing and connector	Elektriskt gränssnitt och skydd mot damm och fukt

Normalt stängda vs normalt öppna 2/2 magnetventiler

En 2/2-vägs magnetventil erbjuds vanligtvis i ett av två standardlägen. Att välja rätt beror på vad som ska hända med processledningen om strömmen bryts.

Jämförelse av normalt stängda och normalt öppna 2/2-vägs magnetventiler
Attribut	Normalt stängt (NC)	Normalt öppen (NEJ)
Stat utan makt	Stängt, inget flöde	Öppen, flöde passerar igenom
Ange när den är strömsatt	Öppen, flöde passerar igenom	Stängt, inget flöde
Typiskt användningsfall	Vattenförsörjningsavstängning, bevattningszoner, säkerhetsavstängningsledningar	Ventilationsledningar, kylkretsar som måste hållas flytande vid strömbortfall

I de flesta vätskekontrollinstallationer, a normalt stängd 2/2-vägs magnetventil är standardvalet eftersom det håller ledningen förseglad om strömförsörjningen tappas, vilket minskar risken för okontrollerad urladdning. Normalt öppna ventiler är reserverade för den mindre gruppen av applikationer där en avbruten signal inte ska stoppa flödet.

Direktverkande vs pilotstyrda 2/2 magnetventiler

Utöver den normalt stängda och normalt öppna distinktionen kan en 2/2-vägs magnetventil också byggas som en direktverkande design eller en pilotmanövrerad design. Skillnaden ligger i hur kraften som behövs för att öppna öppningen genereras.

En direktverkande ventil förlitar sig endast på spolens magnetiska kraft för att flytta kolven, så att den kan öppnas från noll tryckskillnad. Detta gör den lämplig för små öppningsstorlekar, vanligtvis upp till cirka 15 till 20 millimeter, och för applikationer där ledningen kan sitta vid atmosfärstryck. En pilotmanövrerad ventil använder själva linjetrycket för att hjälpa till att lyfta ett membran eller kolv, vilket gör att en relativt liten spole kan styra en mycket större öppning. Pilotstyrda konstruktioner kräver vanligtvis en minimal tryckskillnad mellan inlopp och utlopp, ofta i intervallet ungefär 0,5 till 1 bar, innan de kan öppnas pålitligt.

Relativ jämförelse av direktverkande och pilotmanövrerade 2/2-vägs magnetventiler över fem praktiska faktorer, poängsatt på en enkel skala från 1 till 5 för illustration

2/2-vägs vs 3/2-vägs vs 5/2-vägs magnetventiler

Människor som söker efter en 2-vägs magnetventil stöter ibland på 3/2 och 5/2 ventiler också, vilket kan vara förvirrande eftersom alla tre delar samma spole och kolvdriftsprincip. Skillnaden ligger i hur många portar och flödesvägar varje design kontrollerar.

Port- och funktionsjämförelse över vanliga magnetventilkonfigurationer
Konfiguration	Hamnar	Positioner	Vanligt bruk
2/2 sätt	2	2	Enkel på- och avstängning för vatten-, luft- eller gasledningar
3/2 sätt	3	2	Controlling single acting pneumatic cylinders
5/2 sätt	5	2	Controlling double acting pneumatic cylinders

A 2/2 magnetventil är fortfarande det vanligaste valet när målet helt enkelt är att starta eller stoppa ett flöde, snarare än att dirigera det till olika destinationer, vilket är anledningen till att det används så ofta för vatten, bevattning och allmän vätskeavstängning.

Vanliga ventilhusmaterial

Kroppsmaterialet i en 2/2-vägs magnetventil avgör hur väl den motstår media som passerar genom den och hur den fungerar över olika temperaturer. Fyra material täcker de flesta industri- och vattenapplikationer.

Ungefärlig relativ korrosionsbeständighetspoäng av ventilhusmaterial på en skala 1 till 10, endast för allmän jämförelse

Brass Solenoid Valve Bodies

Mässing är standardmaterialet för allmänt bruk för en 2-vägs magnetventil som hanterar tryckluft, vatten och lättolja. Det erbjuder en rimlig balans mellan korrosionsbeständighet och mekanisk styrka, vilket är anledningen till att en leverantör av magnetventiler i mässing listar det vanligtvis som standardalternativet för bevattning, allmänna industriella luftledningar och grundläggande vattenavstängningsplikt.

Magnetventilkroppar i rostfritt stål

Kvaliteter som 304 och 316 rostfritt stål hanterar frätande eller högrent media mycket bättre än mässing. A vattenmagnetventil i rostfritt stål väljs ofta för havsvatten, saltlösning, rengöringskemikalier, livsmedelsbearbetningslinjer och medicinsk steriliseringsutrustning där ytkorrosion eller kontaminering inte kan tolereras.

Tekniska plastmagnetventilkroppar

Material som PA, PVC och POM är lätta och tål många milda kemikalier bra. A vattenmagnetventil i plast är vanligt i jordbruksdroppbevattning, fordonstvättplatser och andra budgetmedvetna vattenledningar, även om dess maximala arbetstemperatur är lägre än metallalternativ.

Magnetventilkroppar i gjutjärn

Gjutjärnskroppar används på större portstorlekar för luft- och ångservice där mekanisk styrka är viktigare än vikten. De är mindre lämpade för fuktiga utomhusmiljöer om inte ytfinishen är väl underhållen, eftersom obehandlat gjutjärn är mer benägna att ytrost än mässing eller rostfritt stål.

Spännings- och spolealternativ

Spolen till en 2/2-vägs magnetventil kan lindas för flera standardspänningar, och det rätta valet beror vanligtvis på vilken strömkälla som redan finns tillgänglig på installationsplatsen.

12V DC Spolar är vanliga för solcellsdrivna droppbevattningskontroller och bärbar batteridriven utrustning. Köpare som bygger av nät eller solbevattningsskidar letar ofta efter en 12v vatten magnetventil leverantör som kan matcha detta lågspänningskrav.
24V DC Spolar är standardvalet för PLC och automatiserad produktionslinjestyrning, eftersom de flesta industriella kontrollpaneler redan matar ut 24V DC-signaler. A 24V DC magnetventil tillverkare erbjuder vanligtvis detta som standardkonfiguration för automationsprojekt.
110V eller 220V AC Spolar är fortfarande vanliga i fasta kommunala, jordbruks- och byggnadsserviceinstallationer som kopplas direkt till nätström utan separat styrtransformator.

Ungefärligt spoleffektuttag efter spänningstyp för en mellanstor 2/2-vägs magnetventil
Spänning	Typisk Power Draw	Typisk inställning
12V DC	4 till 6 watt	Solar och bärbara bevattningssystem
24V DC	5 till 8 watt	Industriell automation och PLC-styrning
220V AC	8 till 12 watt	Fast byggnad och kommunala installationer

Flödeskapacitet och öppningsstorlek

Flödeskapaciteten för en 2/2-vägs magnetventil beskrivs vanligtvis med en flödeskoefficient, ofta märkt Kv eller Cv beroende på region. Detta nummer beskriver hur mycket medium som kan passera genom den öppna ventilen för ett givet tryckfall. En större öppningsdiameter stöder i allmänhet en högre flödeskoefficient, men den kräver också antingen en större spole eller en pilotstyrd design för att generera tillräckligt med kraft för att öppna den.

Ungefärliga flödeskoefficientvärden mot mynningsdiameter, visas i illustrationssyfte eftersom faktisk prestanda varierar beroende på design

Typiska tillämpningar av 2/2-vägs magnetventiler

Eftersom en 2/2-vägs magnetventil är lätt att styra från en enkel digital signal, dyker den upp i ett stort antal industrier som behöver pålitlig, obevakad flödesavstängning.

Ungefärlig fördelning av vanliga slutanvändningstillämpningar för 2/2-vägs magnetventiler över vätskekontrollprojekt

Utöver kategorierna som visas ovan, finns 2/2-vägs magnetventiler också i automatiserade produktionslinjer, jordbruksmaskiner och solvärmeskidor, där en enkel elektrisk signal behöver starta eller stoppa en vätskebana utan manuellt ingripande.

Hur man väljer rätt 2/2-vägs magnetventil

Att välja en lämplig 2/2-vägs magnetventil för ett projekt handlar om att matcha ventilspecifikationen till ledningens faktiska driftsförhållanden. Faktorerna nedan täcker de flesta urvalsbeslut.

Bekräfta mediatypen och dess kompatibilitet med förseglingen och kroppsmaterialet.
Kontrollera ledningens arbetstryck och temperaturområde mot ventilens klassificering.
Matcha den tillgängliga strömförsörjningen, såsom 12V DC, 24V DC eller AC nätspänning.
Bekräfta portstorleken och anslutningsgängan som används på den befintliga rörledningen.
Välj en skyddsklass, som IP43, IP65 eller IP68, baserat på installationsmiljön.
Bestäm kroppsmaterial, välj mellan mässing, rostfritt stål, teknisk plast eller gjutjärn.
Jämför öppningsstorleken och flödeskoefficienten mot den erforderliga flödeshastigheten.
Bestäm om linjen behöver ett normalt stängt eller normalt öppet standardläge.
Välj direktverkande för små öppningar och låga tryckskillnader, eller pilotstyrd för större öppningar.

Installations- och underhållstips

En 2/2-vägs magnetventil är en relativt enkel enhet, men några installationsvanor gör en märkbar skillnad för långsiktig prestanda.

Montera ventilen med spolhuset upprätt där databladet rekommenderar denna orientering, eftersom vissa spolkonstruktioner är positionskänsliga.
Installera uppströmsfiltrering för att hålla skräp borta från öppningen och sätet, vilket är en av de vanligaste orsakerna till läckage.
Håll matningsspänningen inom ungefär plus eller minus 10 procent av spolens märkspänning för att undvika överhettning.
Cykla ventiler som sitter på tomgång under långa perioder enligt ett regelbundet schema för att förhindra att sätet eller kolven fastnar.
Kontrollera spolens yttemperatur med jämna mellanrum, eftersom en spole som blir ovanligt varm kan indikera ett problem med ledningar eller driftcykel.
Täta kabelgenomföringen ordentligt på utomhus- eller rengöringsinstallationer klassade IP65 eller IP68 för att hålla fukt borta från kontakten.

Arbeta med en erfaren tillverkare av 2/2-vägs magnetventiler

SENYA är baserat i Kina 2/2-vägs magnetventiltillverkare and tillverkare av vattenmagnetventiler verksamt under Ningbo SENYA Pneumatic Technology Co., Ltd sedan 1994. Företaget fokuserar på ventiler, cylindrar och relaterade pneumatiska komponenter, och producerar mer än 2 000 000 uppsättningar komponenter årligen från en storskalig produktionsbas som kombinerar precisionsbearbetning med automatiserad digital testning.

SENYA erbjuder 2/2-vägs magnetventiler över materialområdet som täcks tidigare i den här artikeln, fungerar som en leverantör av magnetventiler i mässing för allmänna tjänstelinjer och tillhandahållande av möjligheter till en vattenmagnetventil i rostfritt stål eller a vattenmagnetventil i plast beroende på media och projektets budget. På den elektriska sidan stöder företaget vanliga spolkrav som en 12v vatten magnetventil leverantör för solenergi och bärbara system, och som en 24V DC magnetventil tillverkare för PLC-styrda automationslinjer.

För tuffa arbetsmiljöer finns SENYA-ventiler tillgängliga i skyddsnivåer av IP43, IP65 och IP68, och kan täcka ett temperaturområde från cirka -20C till 200C (-4F till 392F) tillsammans med ett tryckområde från ett mikrovakuum upp till 200 bar (4351 psi). Produkterna exporteras till mer än 30 länder, inklusive USA, Turkiet, Spanien, Italien, Storbritannien, Sydkorea, Australien och Mexiko, och används inom biltvätt, medicinsk sterilisering, automatiserade produktionslinjer, gruvdrift, dammborttagning, musikfontäner, jordbruksbevattning, solenergiprojekt, jordbruksmaskiner och livsmedelsbearbetning. Med teknisk projektsupport och eftermarknadsservice tillgängligt dygnet runt, arbetar SENYA med kunder för att matcha en vätskekontrolllösning till det specifika mediet, temperaturen och trycket för varje projekt.

Vanliga frågor

Vanliga frågor köpare ställer om 2/2-vägs magnetventiler
F1: Vad används en magnetventil till En magnetventil används för att starta, stoppa eller styra flödet av en vätska eller gas inuti en rörledning med hjälp av en elektrisk signal istället för ett manuellt handtag, vilket gör att flödet kan styras automatiskt av en timer, sensor eller kontrollpanel.	F2: Hur fungerar en vattenmagnetventil En vattenmagnetventil arbetar genom en elektromagnetisk spole som rör en intern kolv. När spolen aktiveras växlar kolven och antingen öppnar eller stänger flödesvägen, låter vatten passera eller blockerar den.
F3: Vad är en 2/2-vägs magnetventil En 2/2-vägs magnetventil är en ventil med två portar och två lägen, vilket innebär att den har ett inlopp och ett utlopp och kan endast vara helt öppen eller helt stängd, och den är byggd som antingen en normalt öppen eller normalt stängd design.	Q4: What are the different types of solenoid valves Magnetventiler är vanligtvis grupperade i normalt stängda, normalt öppna, direktverkande och pilotstyrda typer, och de kan också klassificeras efter porträkning såsom 2/2, 3/2 och 5/2 konfigurationer.
F5: Vad är skillnaden mellan en 2/2- och 3/2-vägs magnetventil En 2/2-vägs magnetventil har två portar och öppnar eller stänger helt enkelt en enkel flödesväg, medan en 3/2-vägs magnetventil har tre portar och används för att växla flöde mellan två olika banor eller för att styra en enkelverkande cylinder.	F6: Kan en 2/2-vägs magnetventil köras på 12V eller 24V effekt Ja, en 2/2-vägs magnetventil är vanligen tillgänglig med 12V DC-spolar för solenergi och bärbara system, och med 24V DC-spolar för PLC och automationsstyrda produktionslinjer, förutom standardalternativ för AC-spänning.
