engelsk2-vägs vs 3-vägs vs 5-vägs magnetventiler: kärnskillnaden
Kärnskillnaden mellan dessa tre konfigurationer beror på portantal och styrning av flödesriktningen. A 2-vägs magnetventil har två portar och helt enkelt öppnar eller stänger en enkel flödesväg, en 3-vägs magnetventil lägger till en tredje port för att avgastrycket och styr enkelverkande enheter, och en 5-vägs magnetventil använder fem portar för att rikta luft i två riktningar, vilket gör den till standardvalet för dubbelverkande cylindrar. Att välja rätt ventilkonfiguration påverkar direkt systemarkitekturen, energiförbrukningen och livslängden , vilket är anledningen till att matchning av portantal till applikationen är viktigare än de flesta köpare från början förväntar sig.
Moderna produktionslinjer kräver i allt högre grad snabb aktiveringsrespons, med många system som nu förväntar sig svarstider i intervallet 15 till 30 millisekunder. Att använda fel ventilkonfiguration, som att installera en 3-vägsenhet med lägre kapacitet där en 5-vägsventil faktiskt behövs, kan leda till trög cylindermanövrering och mätbart minskad genomströmning. Att förstå hur varje konfiguration fungerar gör det mycket lättare att undvika denna typ av missmatchning under systemdesign eller ersättningsplanering.
Hur en magnetventil fungerar
En magnetventil använder en elektromagnetisk spole för att flytta en intern kolv eller membran, som öppnar eller stänger flödesvägen inuti ventilkroppen. När spolen aktiveras drar magnetfältet kolven och flyttar ventilen till dess öppna eller alternerande flödesläge, och när strömmen kopplas bort återför en fjäder typiskt ventilen till dess förinställda viloläge. Denna grundläggande mekanism förblir konsekvent över både pneumatiska luftventiler och en vattenmagnetventil, även om de fuktade materialen och tätningsdesignen skiljer sig åt beroende på om mediet är tryckluft eller vatten.
Normalt öppen vs normalt stängd
De flesta magnetventiler är byggda som antingen normalt stängda, förblir stängda tills strömförsörjning, eller normalt öppna, förblir öppna tills strömförsörjning. Denna distinktion har betydelse för säkerheten och processdesignen, eftersom en normalt stängd ventil ofta väljs för applikationer där flödet ska stoppa automatiskt om strömmen bryts, medan en normalt öppen ventil passar processer där kontinuerligt flöde är det säkrare standardtillståndet.

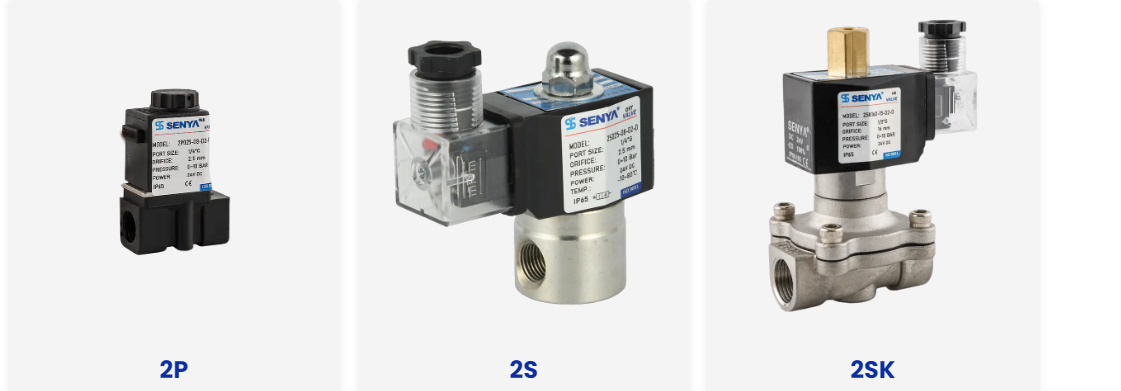

2-vägs magnetventil förklaras
En 2-vägs magnetventil, ofta märkt en 2/2-vägs magnetventil för att indikera två portar och två arbetslägen, fungerar som en enkel på- och avstängningsmekanism. Flödet går antingen rakt genom ventilen eller är helt blockerat, utan någon tredje port för avgas eller riktningsväxling. Denna enkelhet gör 2/2-vägs magnetventilen till det vanligaste valet där ett system bara behöver starta eller stoppa en enda flödesväg.
- Kylvattenledningar som behöver starta eller stoppa flödet till en värmeväxlare eller mantel
- Bevattnings- och landskapsbevattningskretsar som styr en enda matningsledning
- Grundläggande vätskedispenseringssystem i mat-, dryckes- eller tvättutrustning
- Fyll- och tömningsfunktioner på tankar och små behållare
Eftersom en vattenmagnetventil ofta fungerar i en 2-vägskonfiguration, förekommer denna ventiltyp i tvättmaskiner, kylanordningar, jordbruksbevattning och allmänna kontrollpunkter för vattenförsörjning där en enkel avstängning är den enda funktionen som krävs.
3-vägs magnetventil förklaras
En 3-vägs magnetventil introducerar en tredje port avsedd för utblåsningstryck, vilket gör att ventilen både kan tillföra och släppa ut luft från en ansluten enhet. Denna struktur gör 3-vägsventilen till industristandarden för att styra större processventiler eller driva enkelverkande pneumatiska cylindrar, där cylindern sträcker sig under lufttryck och går tillbaka med hjälp av en fjäder istället för driven luft på båda sidor.
| Använd Point | Funktion |
|---|---|
| Pilotoperation | Aktiverar större membran- eller kolvstyrda processventiler |
| Enkelverkande cylindrar | Tillför luft för förlängning samtidigt som det tillåter fjäderretur avgas |
| Vakuumväxling | Växlar mellan vakuumgenerering och frigöring |
5-vägs magnetventil förklaras
En 5-vägs magnetventil är konstruerad för mer komplex pneumatisk aktivering, med hjälp av fem portar för att rikta tryckluft in i vardera sidan av en dubbelverkande cylinder samtidigt som den släpper ut den motsatta sidan. Denna dubbelriktningskontroll är det som gör att cylindern både kan dras ut och dras in under motordriven luft istället för att förlita sig på en fjäder för returresa.
Där 5-vägsventiler vanligtvis används
- Förpackningsutrustning som kräver exakta tryck- och indragningscykler
- Automatiserade lagersystem med upprepade plockningsrörelser
- Robotbaserade mobilitetsplattformar som behöver koordinerad aktivering i två riktningar
- Produktionslinjeverktyg som måste cykla snabbt i båda riktningarna
Att installera en 3-vägsventil med lägre kapacitet i en position som är utformad för en 5-vägsenhet kan minska produktionsgenomströmningen med ungefär 10 till 20 procent , eftersom cylindern tappar det drivna returslaget och istället förlitar sig på en långsammare fjäderdriven cykel som aldrig var avsedd att bära hela arbetsbelastningen.
Jämför svarstid och portantal
Att titta på portantal tillsammans med typisk aktiveringssvarstid hjälper till att illustrera varför varje konfiguration passar olika kategorier av uppgifter.
Figur 1: Jämförelse av portantal över vanliga magnetventilkonfigurationer
Figur 2: Illustrativt cykelhastighetsmönster som jämför driven dubbelriktad retur med fjäderretur
Applikationsrisker från att välja fel ventil
Felinriktning av ventilkonfigurationen med den faktiska applikationen introducerar operationella och kommersiella risker som ofta visar sig väl efter installationen. Felaktig portstorlek eller olämplig avgashantering resulterar ofta i för högt mottryck, vilket påskyndar tätningsslitage och ökar risken för förbiblåsning med tiden. För tillverkare av stora volymer är det mycket beroende av att man väljer rätt konfiguration från början att hålla ventilfelsfrekvensen under den vanliga tröskeln på 0,1 procent av att man väljer rätt konfiguration från början snarare än att korrigera den senare genom akut underhåll.
Figur 3: Illustrativ rangordning av konsekvenser som vanligtvis är kopplade till felaktigt val av ventil
Överväganden om vattenmagnetventiler
En vattenmagnetventil delar samma elektromagnetiska funktionsprincip som en luftventil men är byggd med material och tätningar som är anpassade för konstant vattenkontakt, inklusive korrosionsbeständiga kroppar och membran som är utformade för att hantera mineralinnehåll och tryckfluktuationer utan för tidigt slitage. Dessa ventiler visas över tvättmaskiner, kylanordningar, jordbruksbevattning, landskapsvattenfunktioner och allmän byggnadsvattenförsörjningskontroll, nästan alltid i en 2-vägs eller 2/2-vägs magnetventilkonfiguration eftersom de flesta vattenkontrolluppgifter bara kräver en enkel öppnings- och stängfunktion.
Att välja rätt vattenmagnetventil innebär att man kontrollerar arbetstryckintervall, portstorlek, anslutningsgänga och om applikationen kräver normalt öppen eller normalt stängd drift, eftersom vattensystem ofta har andra standardsäkra krav än tryckluftskretsar.
Hur man väljer mellan 2-vägs, 3-vägs och 5-vägs ventiler
- Identifiera om applikationen bara behöver enkel på och av flödeskontroll, som pekar mot en 2-vägs eller 2/2-vägs magnetventil
- Kontrollera om det anslutna ställdonet är enkelverkande med fjäderretur, vilket vanligtvis kräver en 3-vägsventil
- Bekräfta om ställdonet är dubbelverkande och behöver driven rörelse i båda riktningarna, vilket kräver en 5-vägsventil
- Matcha mediatypen, välj vattenklassade material och tätningar för en vattenmagnetventil kontra standard pneumatiska material för luftkretsar
- Bekräfta erforderlig svarstid mot ventilspecifikationen, speciellt för högcykliska produktionslinjeapplikationer
- Verifiera portstorlek och tryckklassificering i linje med befintliga rörledningar och systemtryck för att undvika mottrycksproblem
Jämförelse av prestanda sida vid sida
Att jämföra de tre konfigurationerna över en delad uppsättning praktiska åtgärder visar var varje alternativ naturligtvis passar bäst.
Figur 4: Jämförande prestanda över fem praktiska mått på en relativ skala
Branscher och tillämpningar över ventilkonfigurationer
| Industri | Typisk ventilroll |
|---|---|
| Energi och petrokemi | Processlinjeavstängning och pilotstyrning |
| Livsmedel och läkemedel | Vätskedosering och tvättledningskontroll |
| Automatiserade produktionslinjer | Dubbelverkande cylindermanövrering för förpackning och hantering |
| Jordbruksbevattning | Vattenmagnetventilens flödeskontroll över matningsledningarna |
| Dammborttagning och miljö | Pulsventilmanövrering och kontroll av filtreringssystem |

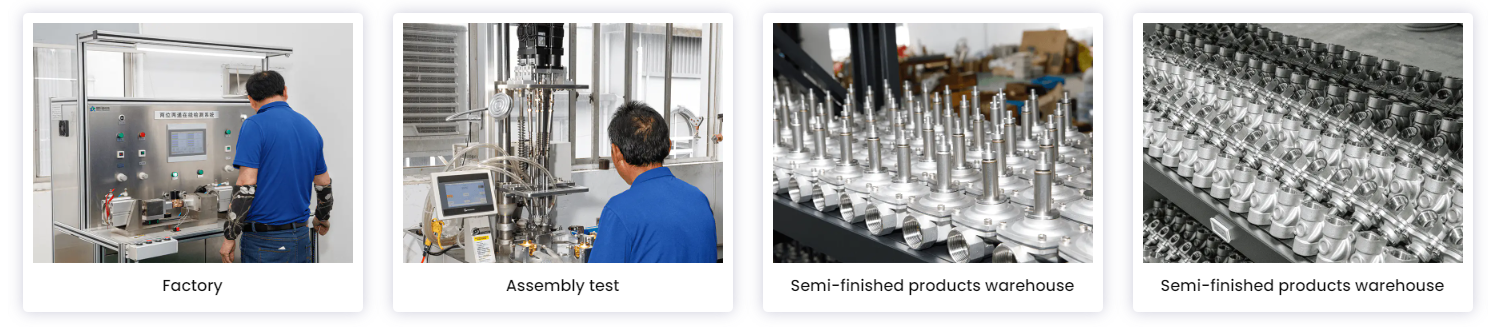

Om Ningbo SENYA Pneumatic Technology
Ningbo SENYA Pneumatic Technology Co., Ltd har fokuserat på att producera magnetventiler, cylindrar och relaterade pneumatiska komponenter sedan 1994, och anslutit sig till ett kundvärdedrivet tillvägagångssätt för produktutveckling och tillverkning. Företaget driver en storskalig bearbetningsbas för precisionsmaskiner i Kina, som integrerar bearbetning på hög koncentricitetsnivå med en automatisk digital testplattform för att stödja konsekvent produktprestanda under varje produktionskörning.
SENYA producerar mer än 2 000 000 uppsättningar pneumatiska komponenter årligen , inklusive cylindrar och olika ventiltyper, med produkter som exporteras till över 30 länder inklusive USA, Turkiet, Spanien, Italien, Storbritannien, Sydkorea och Australien. Tillämpningar sträcker sig över biltvätt, medicinsk sterilisering, automatiserade produktionslinjer, gruvdrift, dammborttagning, musikfontäner, jordbruksbevattning, solenergiprojekt, jordbruksmaskiner och livsmedelsförädling, med stöd av ett tekniskt utvecklingsteam som kan producera komponenter enligt kundens ritningar eller prover.
